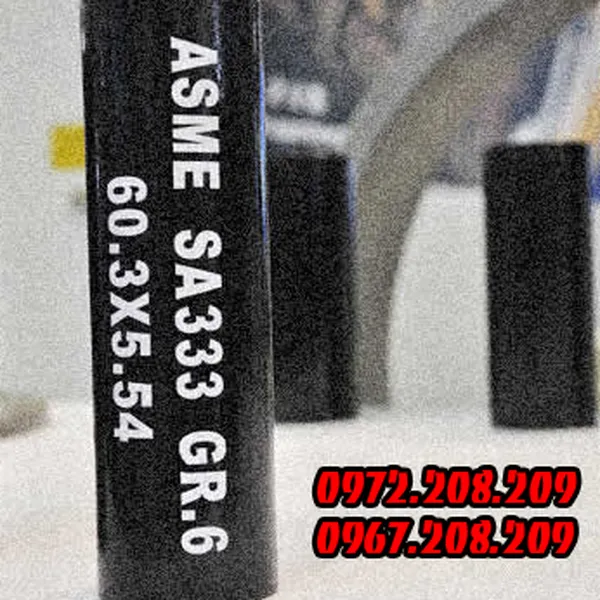

Ống thép đúc A333 - Rr.6         Tiêu chuẩn kỹ thuật



ASTM A333- gr6   thành phần   ống carbon và hợp kim thép liền mạch  sử dụng ở nhiệt độ thấp. Một số loại thép Ferit được bao gồm. Một số kích thước sản phẩm có thể không có sẵn theo đặc điểm kỹ thuật này vì độ dày nặng hơn có một ảnh hưởng bất lợi trên tính chất tác động ở nhiệt độ thấp.


Vật liệu & Sản xuất

Các đường ống phải được thực hiện bởi  quá trình sản xuất  liền mạch hoặc có thể hàn  không có kim loại  tạp chất  lẫn  trong quá trình  hoạt động hàn.


Yêu cầu xử lý nhiệt

Tất cả các ống liền mạch và hàn phải được xử lý để kiểm soát vi của họ bằng các phương pháp sau: Bình thường mỗi thành phần hợp kim của thép A 333 / A 333M-05 phần 4.2.1.1; Phần 4.2.1.2 hay 4.2.1.3 phần  luyện kim xử lý nhiệt  A 333 / A 333M - phần 05 4.2.2.1

Yêu cầu  thành phần hóa học trong nguyên lieeujoongs thép A333- gr6

    Thành phần%
Thành phần Lớp 1 Lớp 3 Lớp 6
Carbon, max 0.30 0.19 0.30
Mangan 0,40-1,06 0,31-0,64 0,29-1,06
Phốt pho, max 0,025 0,025 0,025
Lưu huỳnh, max 0,025 0,025 0,025
Silicon 0,18 -0,37 0.10 min
Kền 3,18-3,82

Đối với mỗi giảm 0,01% carbon dưới 0,30%, tăng 0,05% mangan trên 1,06% sẽ được phép tối đa là 1,35% mangan. Khi lớp 6  có suwjkhacs biệt  nguyên liệu đôi chút so với các loại khác của thép được phép.


Yêu cầu độ bền kéo

Các vật liệu phải phù hợp với các yêu cầu như sau:

    Lớp 1 Lớp 3 Lớp 6
    psi MPa psi MPa psi MPa
Sức mạnh bền kéo, min 55.000 380 65.000 450 60.000 415
Yield Strength, min 30.000 205 35.000 240 35.000 240
    Theo chiều dọc Ngang Theo chiều dọc Ngang Theo chiều dọc Ngang
. Kéo dài trong 2 năm hoặc 50 mm, (hoặc 4D), min,%:
Kéo dài cơ bản tối thiểu cho những bức tường 5/16 tại. [8 mm] và hơn độ dày, kiểm tra dải, và cho tất cả các kích cỡ nhỏ được thử nghiệm trong phần đầy đủ 35 35 30 20 30 16.5
Khi các tiêu chuẩn vòng 2-in. hoặc chiều dài gage 50-mm hoặc nhỏ hơn kích thước tương ứng mẫu thử với chiều dài gage bằng 4D (4 lần đường kính) được sử dụng 28 20 22 14 22 12
Đối với các bài kiểm tra dải, khấu trừ đối với mỗi 1 / 32in.[0,8 mm] giảm độ dày tường bên dưới 5/16 tại. [8 mm] từ sự kéo dài tối thiểu cơ bản của các tỷ lệ sau đây 1,75 1,25 1.50 1.00 1.50 1.00

  . Kéo dài trong 2 năm hoặc 50 mm, min,%:
Độ dày của tành ống  Lớp 1 Lớp 3 Lớp 6
trong. mm Theo chiều dọc Ngang Theo chiều dọc Ngang Theo chiều dọc Ngang
5/16 (0,312) số 8 35 25 30 20 30 16
9/32 (0,281) 7.2 33 24 28 19 28 15
1/4 (0,250) 6.4 32 23 27 18 27 15
7/32 (0,219) 5.6 30   26   26
3/16 (0,188) 4.8 28   24   24
5/32 (0,156) 4 26   22   22
1/8 (0,125) 3.2 25   21   21
3/32 (0,094) 2.4 23   20   20
1/16 (0,063) 1.6 21   18   18

Yêu cầu tác động

Đối với các lớp 1, 3 và 6, các tính chất tác động hình chữ V-bar của mỗi mẫu vật tác động, bao gồm cả mẫu vật cho các  ống hàn với độ dày của 0,120 trong (3 mm] và lớn hơn, sẽ không ít hơn các giá trị quy định:

Kích thước của mẫu thử, min Tối thiểu trung bình có khía Bar Giá trị tác động của Mỗi Set của Ba Mẫu Tối thiểu khía Bar Value Tác động của One Specimen Chỉ một Set   Nhiệt độ tác động
  ft-lbf J ft-lbf J   Cấp Min Tác động
thử nghiệm Temp
10 10 13 18 10 14     F C
10 7,5 10 14 số 8 11   1 -50 -45
10 bằng 6.67 9 12 7 9   3 -150 -100
10 5 7 9 5 7   6 -50 -45
10 bằng 3,33 5 7 3 4
10 bằng 2,5 4 5 3 4

Kiểm tra cơ học ống thép nhiệt độ thấp A333 - GR1/GR6

Ngang hoặc theo chiều dọc Căng thẳng thử nghiệm và dẹt Test, Kiểm tra độ cứng, hoặc ở Bend kiểm tra Đối với nhiệt vật liệu được xử lý trong một lò hàng loạt loại, kiểm tra được thực hiện trên 5% của các đường ống từ mỗi lô điều trị. Đối với các lô nhỏ, ít nhất một đường ống phải được kiểm tra. Đối với nhiệt vật liệu được xử lý bởi các quá trình liên tục, kiểm tra được thực hiện trên một số lượng đủ các đường ống để tạo thành 5% lô, nhưng trong mọi trường hợp không ít hơn 2 ống.Thủy tĩnh thử nghiệm tác động Một khía kiểm tra tác động thanh, bao gồm phá ba mẫu được thực hiện từ mỗi nhiệt represtented trong một tải xử lý nhiệt trên các mẫu lấy từ đường ống đã hoàn thành.




Các mảng màu yêu cầu trên mỗi Length

(Mở khóa gắn liền với mỗi Bundle trong trường hợp đi kèm ống) mảng màu sẽ tuân thủ các thông số kỹ thuật quy định tại A 999 / A999M và là: cán, đóng dấu, hoặc có in (Buôn Option.) Ngoài ra, dấu hiệu ký hiệu sẽ bao gồm:

Hot Hoàn tất hoặc Cold Drawn Sản xuất Name
Thông số kỹ thuật / Lớp Hydro hoặc NDE
Dàn hoặc hàn
Lịch trình Số
các chữ "LT" tiếp theo là nhiệt độ mà tại đó các bài kiểm tra tác động đã được thực hiện * và **
các chữ "QT" khi đường ống được trang bị trong điều kiện dập tắt và nóng tính

* Trừ khi nhiệt độ thấp hơn kiểm tra là cần thiết vì giảm kích thước mẫu, trong trường hợp đó, các tác động nhiệt độ thử nghiệm cao áp dụng cho một mẫu kích thước đầy đủ sẽ được đánh dấu ** khi kích thước của các đường ống đã hoàn thành là đủ để có được mẫu vật tác động subsize, đánh dấu sẽ không bao gồm các chữ cái "LT" theo sau bởi một nhiệt độ kiểm tra cho thấy, trừ khi bổ sung Yêu cầu S! được quy định.


Tài liệu tham khảo

  • ASTM A 370 phương pháp thử và các định nghĩa để thử nghiệm Cơ của sản phẩm thép
  • Đặc điểm kỹ thuật ASTM A999 / A 999M cho các yêu cầu chung đối với hợp kim và ống thép không gỉ
  • ASTM A 671 Thông số kỹ thuật cho các yêu cầu chung đối với hợp kim và ống thép không gỉ
  • ASTM E 23 phương pháp thử nghiệm để thử nghiệm tác động thanh hình chữ V của Vật liệu kim loại

thông tin đơn hàng

Đơn đặt hàng cho vật chất theo các đặc điểm kỹ thuật này nên bao gồm những điều sau đây, theo yêu cầu, để mô tả các tài liệu mong muốn đầy đủ:

Số lượng Feet, centimet, hoặc số của độ dài
Tên của nguyên liệu Dàn hoặc hàn ống
Cấp Lớp 1, Lớp 3, hoặc lớp 6
Kích cỡ NPS hay Đường kính ngoài và Schedule Số Trung bình Chiều dày
Chiều dài Cụ thể hoặc ngẫu nhiên
Kết thúc Kết thúc
Yêu cầu bắt buộc
Phân tích nhiệt Yêu cầu
Các biện pháp giảm căng thẳng
Sửa chữa bằng cách hàn
Nhiệt độ khác cho thử nghiệm tác động
Thủy tĩnh Kiểm tra không phá huỷ hoặc Electric thử nghiệm
Báo cáo thử nghiệm bắt buộc
Đặc điểm kỹ thuật và Designation
Yêu cầu Đặc biệt hoặc ngoại lệ đối với kỹ thuật này
